Juma TX136 番外 DIY接收机
时间：2025-06-13
该项目的需求起源于：
- 我没有在136kHz可靠的接收器
- Juma TX136在机内有来自LCD1602的干扰。

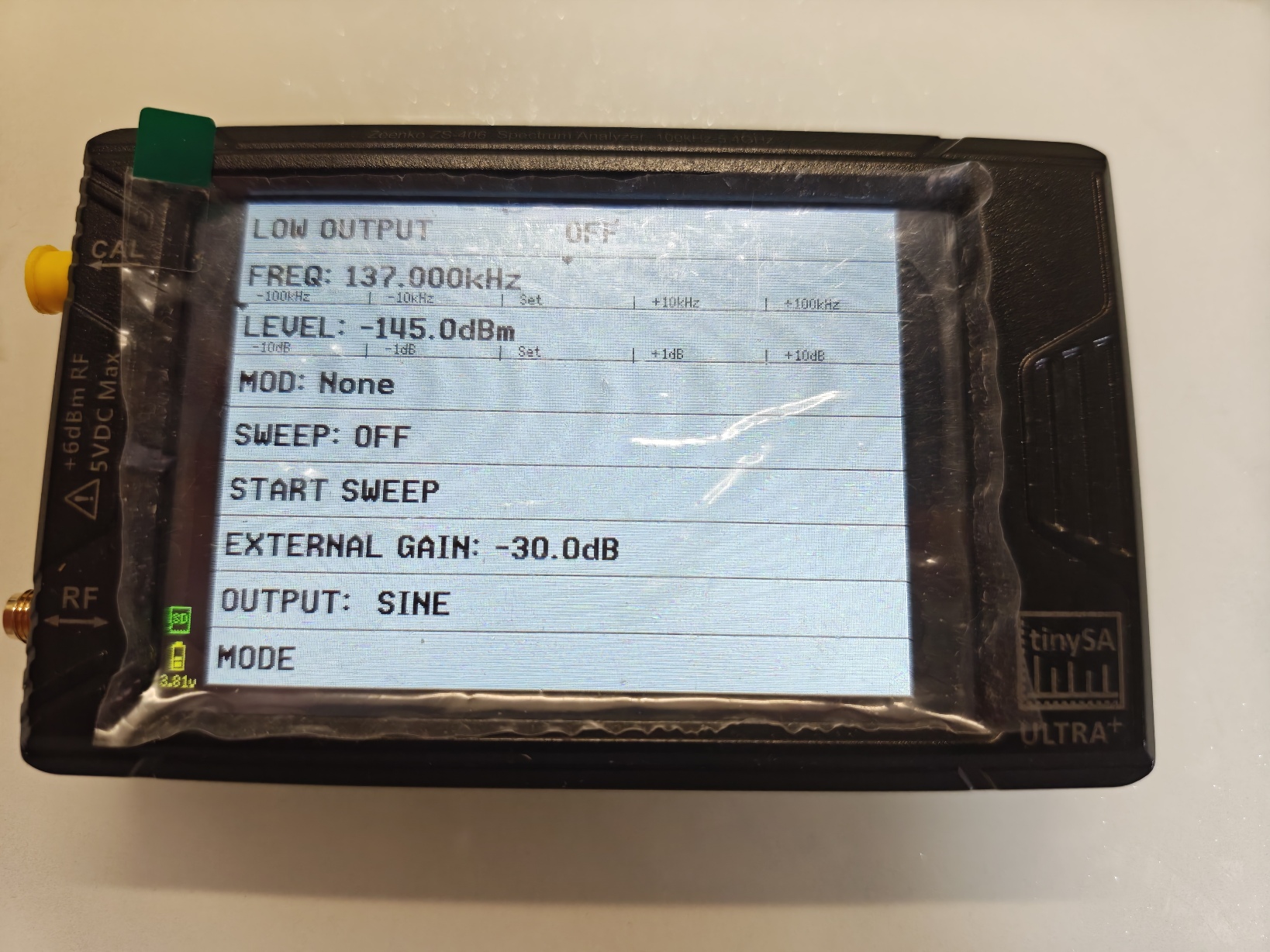

有了TinySA Ultra后，该机器作为信号发生器可以输出最低-115dbm的参考信号，结合衰减器可以输出最低-145dbm的高达4.4GHz的纯净正弦波，在此基础上可以测量出我手头很多设备的灵敏度。
uSDX在136kHz的灵敏度大约只有-80dbm，RTL-SDR表现同样很差。如果是使用Juma TX136的机内上变频器变频到10MHz段配合RTL-SDR接收，灵敏度表现可以低于-120dbm，但是由于于LCD亮度、对比度和蜂鸣器使用PWM调制波来控制，在136kHz附近有很严重的机内干扰。
设计原理图来源

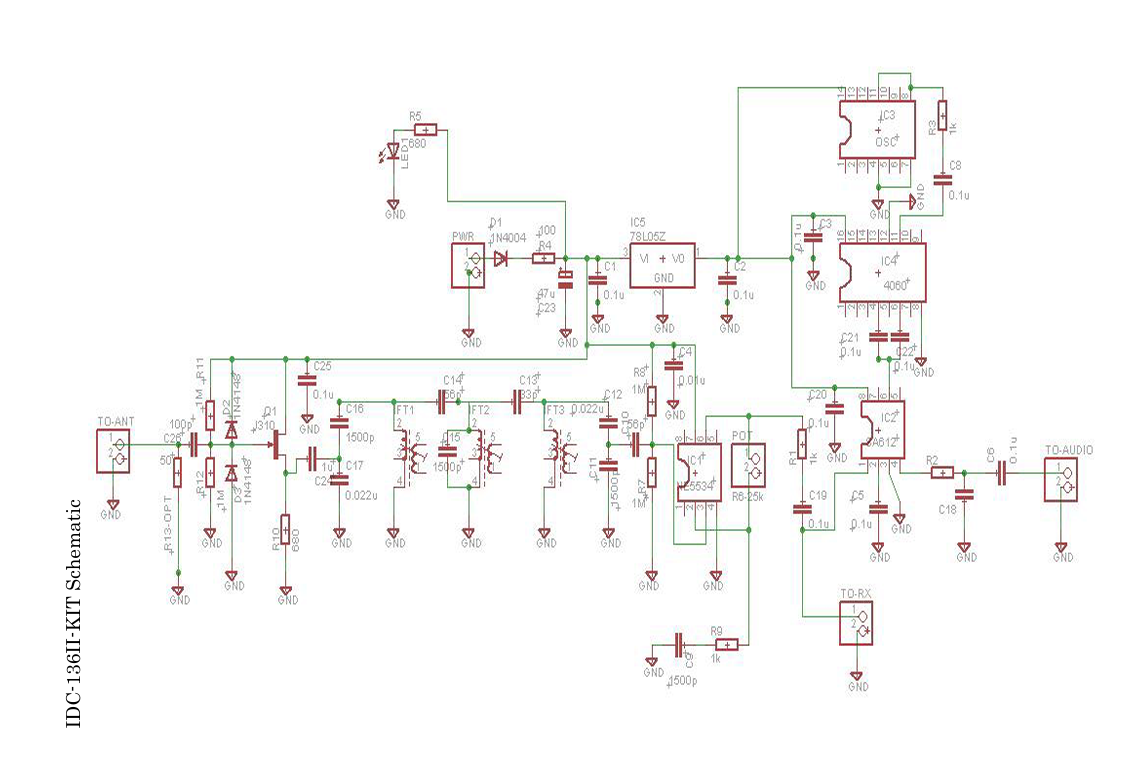

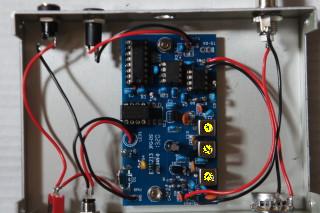

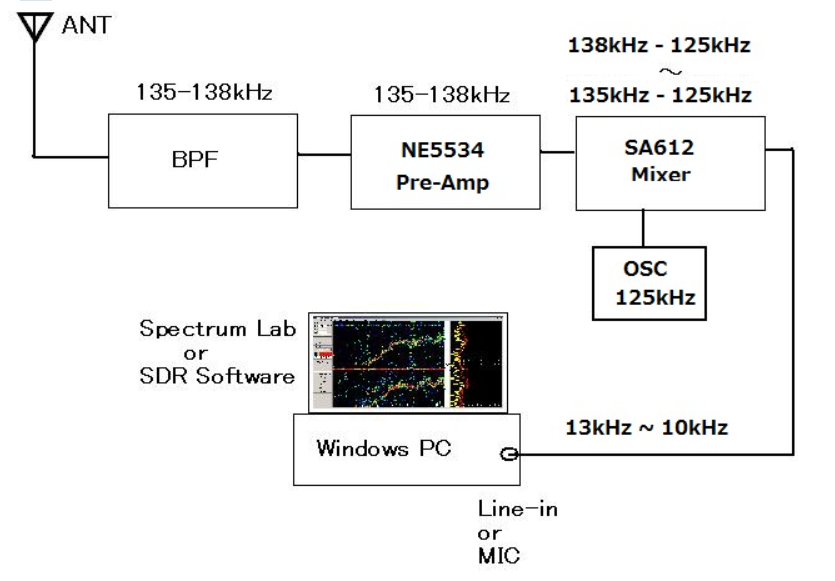

该设计的原理图来源于icas.io 的一种直接变频接收机套件 136kHz Band DC Receiver

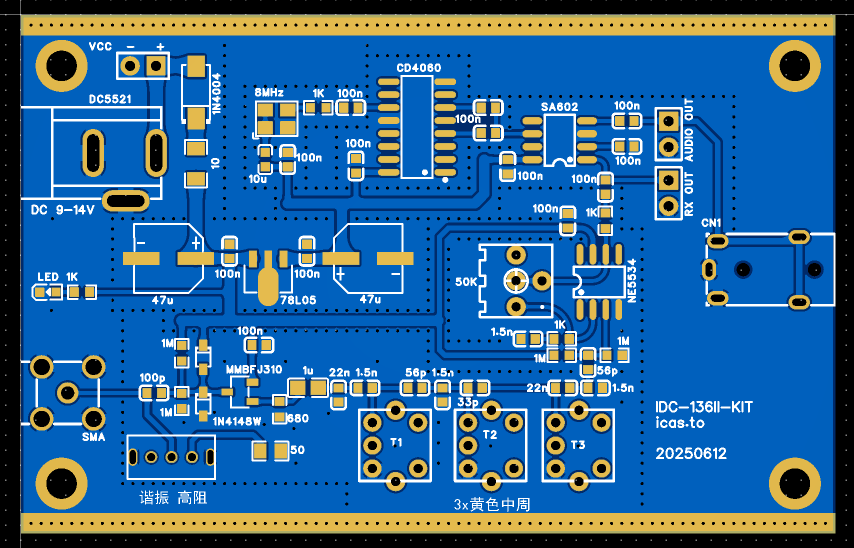

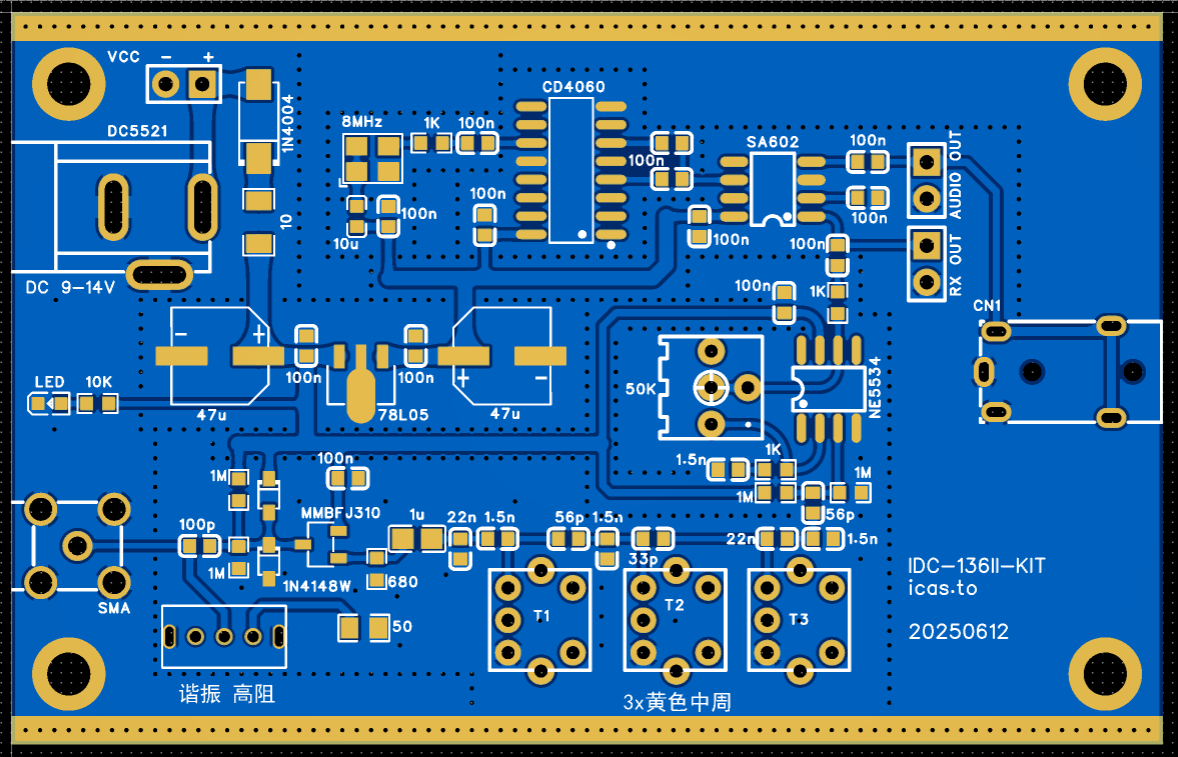

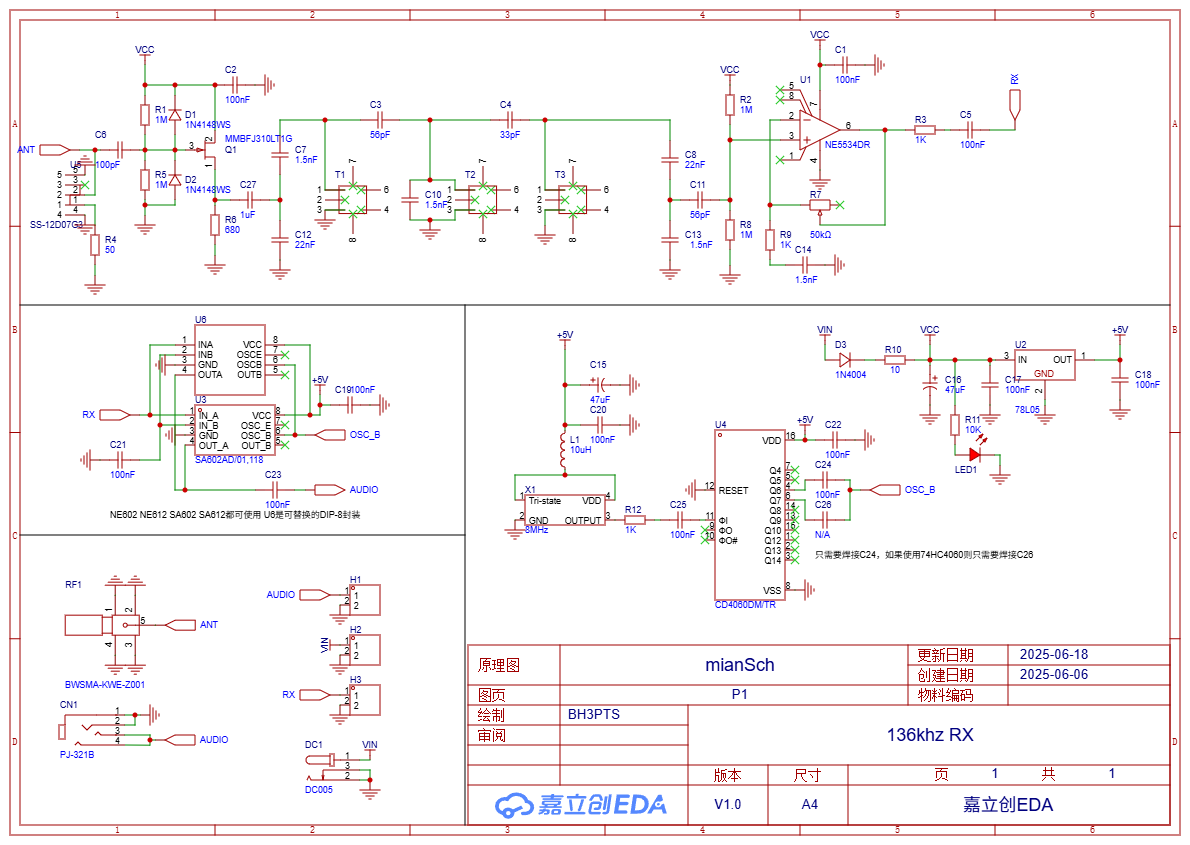

原套件已经停产，只有附在套件安装说明里的电路图。在该项目电路图基础上我在嘉立创绘制如下的电路与PCB，并稍微改动

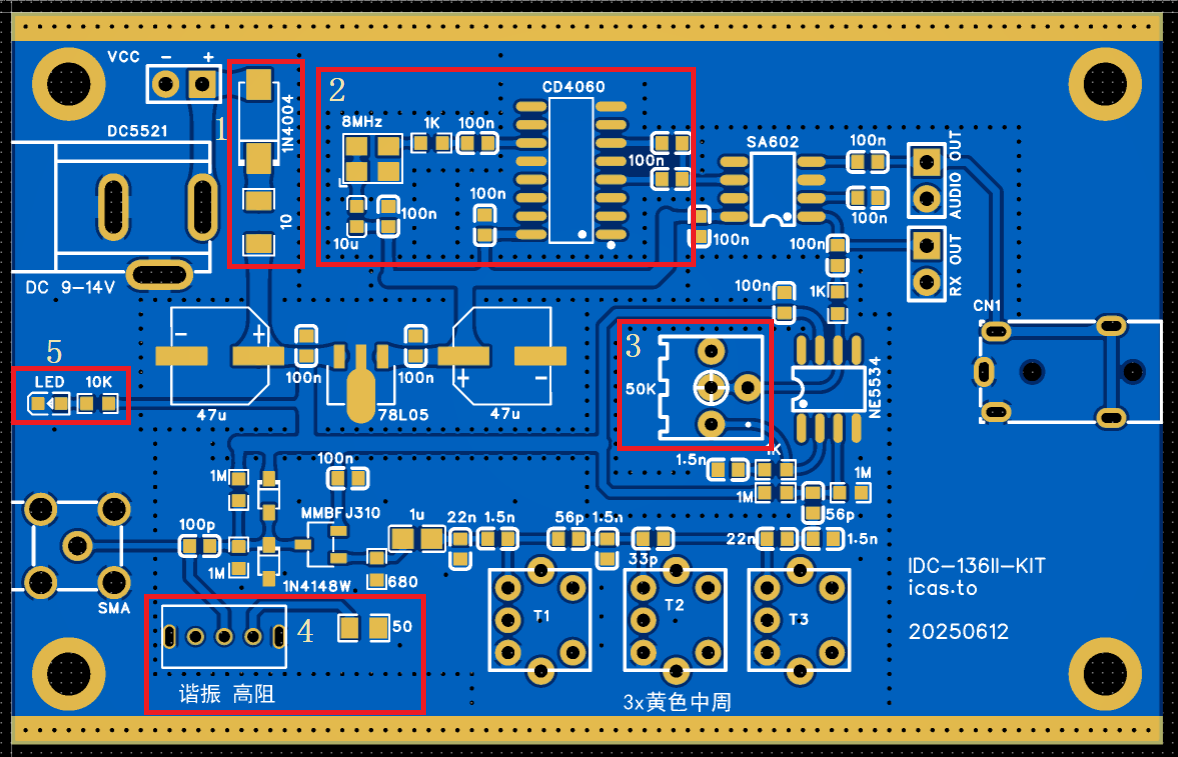

相比原版有以下修改：

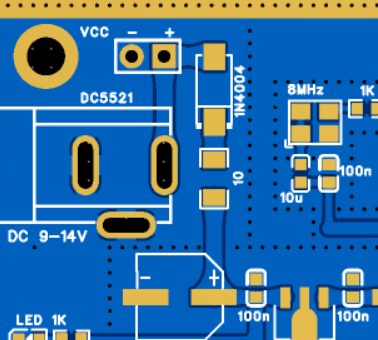

此处的电源主线电阻由100Ω经过测量导致的压降太大，调整至10Ω/0Ω. 1N4004也可以根据需要选择拆除

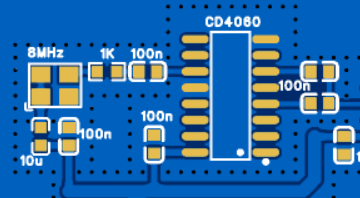

此处改用8MHz的有源晶振，并加上一些滤波电路。CD4060后的选择电路保留，其实只需要焊接4引脚的100n电容即可。另一个引脚输出62.5kHz的中频。CD4060本身带载能力不强，且用RC组成的振荡电路，最高频率不可以大于650kHz，如果外接晶振，晶振最大不可以大于3.5MHz。故用有源晶振直接驱动。如果将晶振直接接入SA602混频器，频率稳定性难以保证，需要用温补晶振电路。
此处NE5534运放的反馈电阻电位器选用50K，同时兼容3296W / 3362P两种常见的电位器。
此处LED经测量，选用1K电阻时消耗8mA的电流，但是整个板子才消耗32mA的电流，遂改成10K，亮度同样很大，整机电流降到24mA
此处50Ω匹配高阻天线的地方加上一个切换开关。大多数情况下不需要这个电阻。
焊接与调试

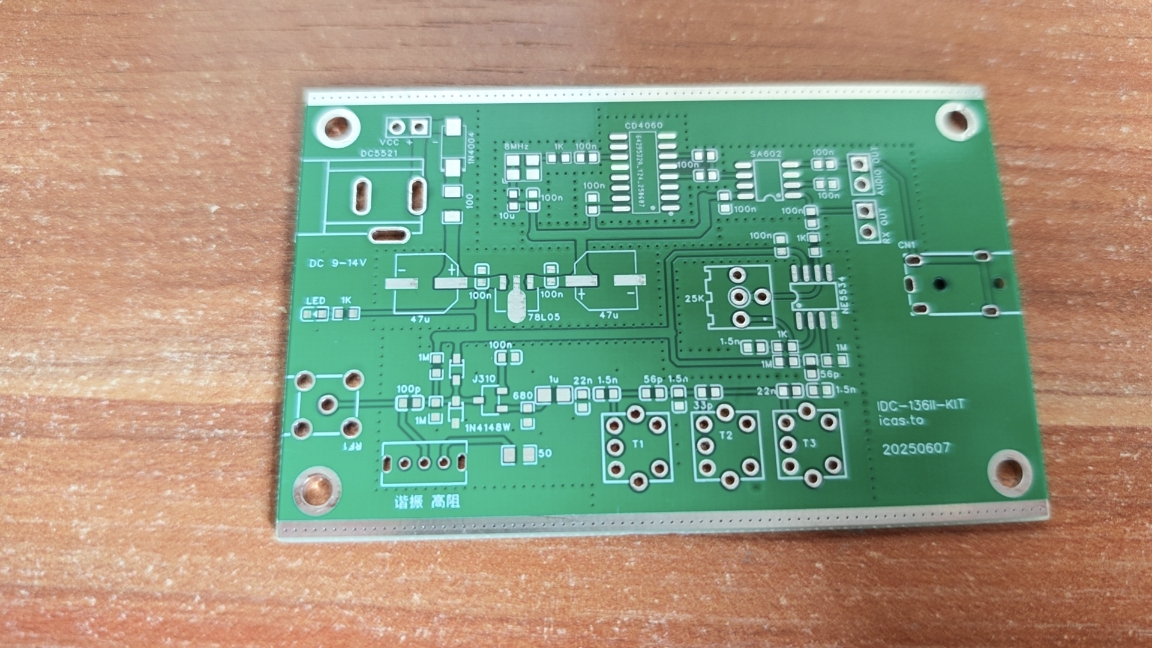

打板出来如图。画板时有考虑到塞进铝合金盒子里。

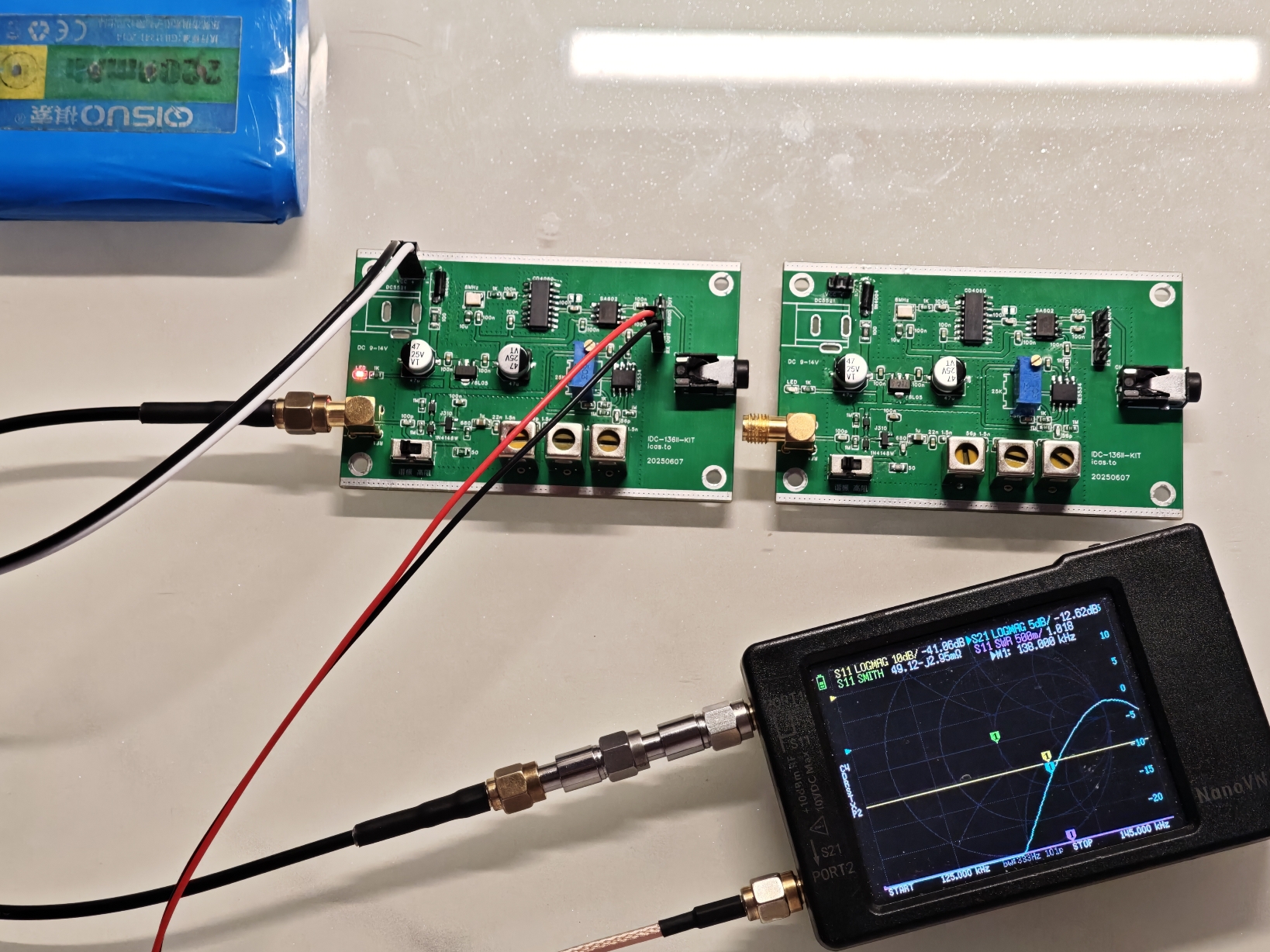

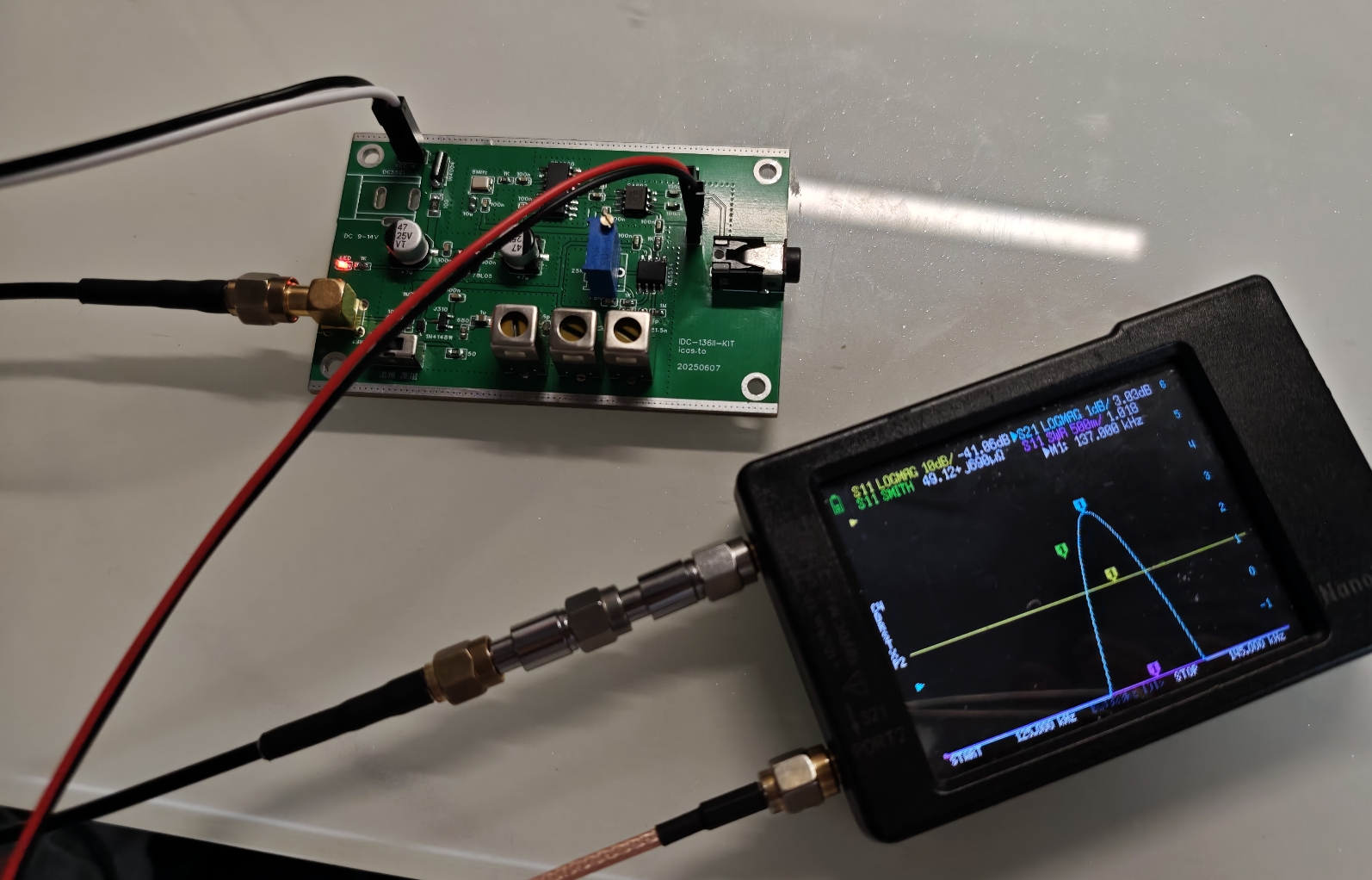

焊接完成。使用NanoVNA来测量S21的系统增益。同时调节中周。为了保护元件，考虑到NanoVNA最小输出功率为-11dbm，我在测量时加入30dB衰减器校准后进行测量。也可以在调节中周时不焊接SA612

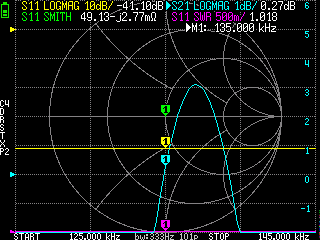

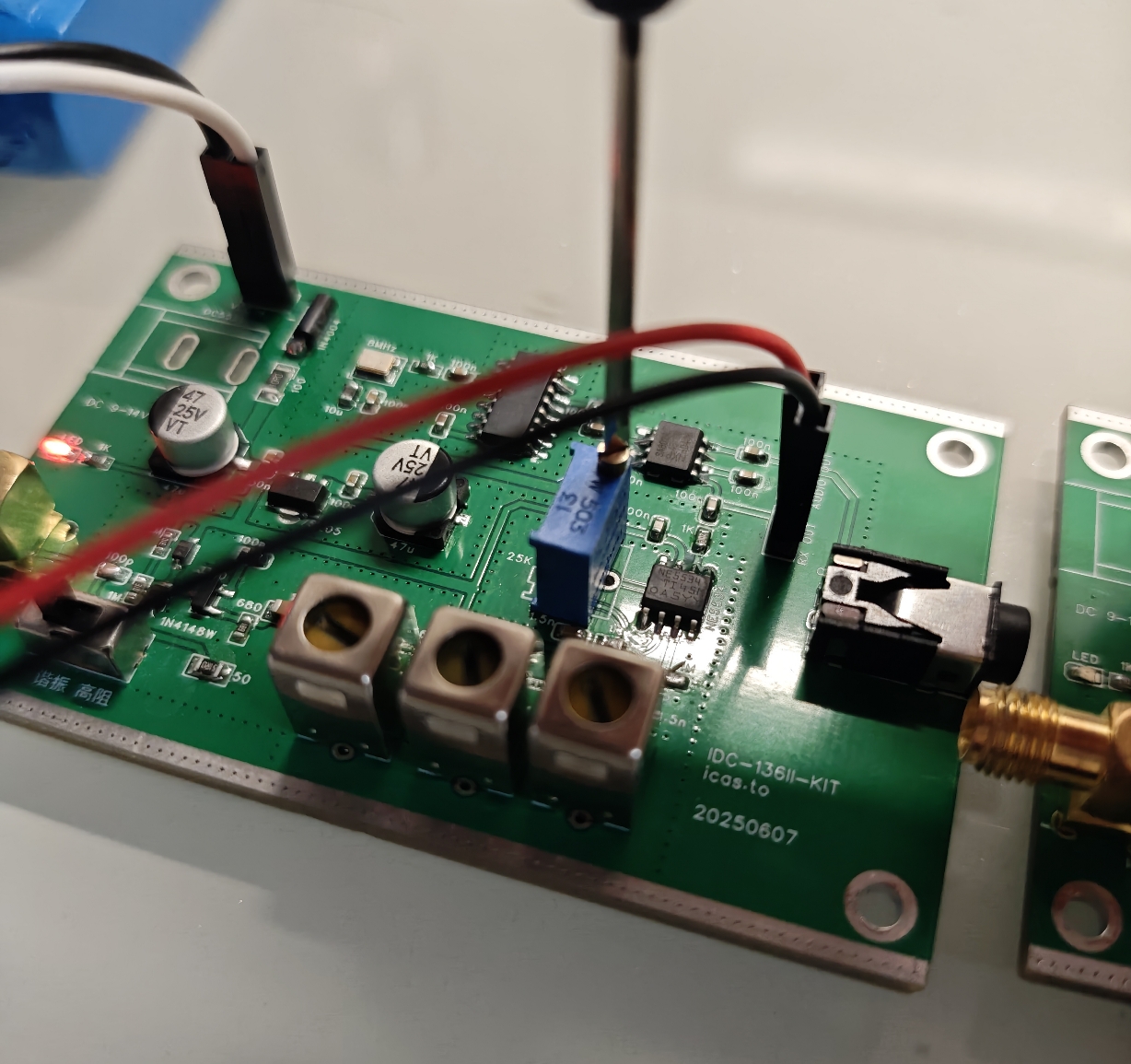

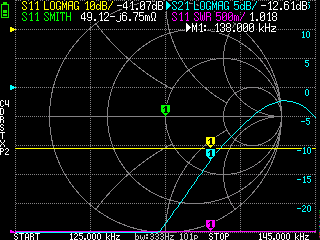

初始中周尚未调整合适。中周此处相当于可变电感器。注意要使用没有磁性的螺丝刀调节中周

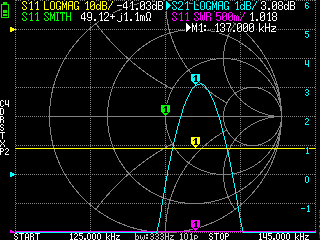

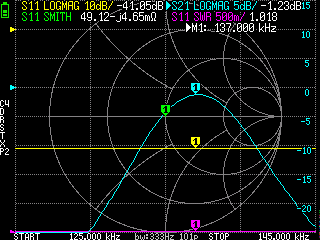

调整后S21幅频曲线如图。为了更加精确的调节，可以将该曲线的比例刻度调小，适当调节参考电平如下：
调节电位器来调整NE5534运放的放大系数。实际放大系数可以调整到十多个dB，不过并不需要那么大的增益。留好增益裕量，我只调到3dB。
最后调整完带宽大约为4kHz

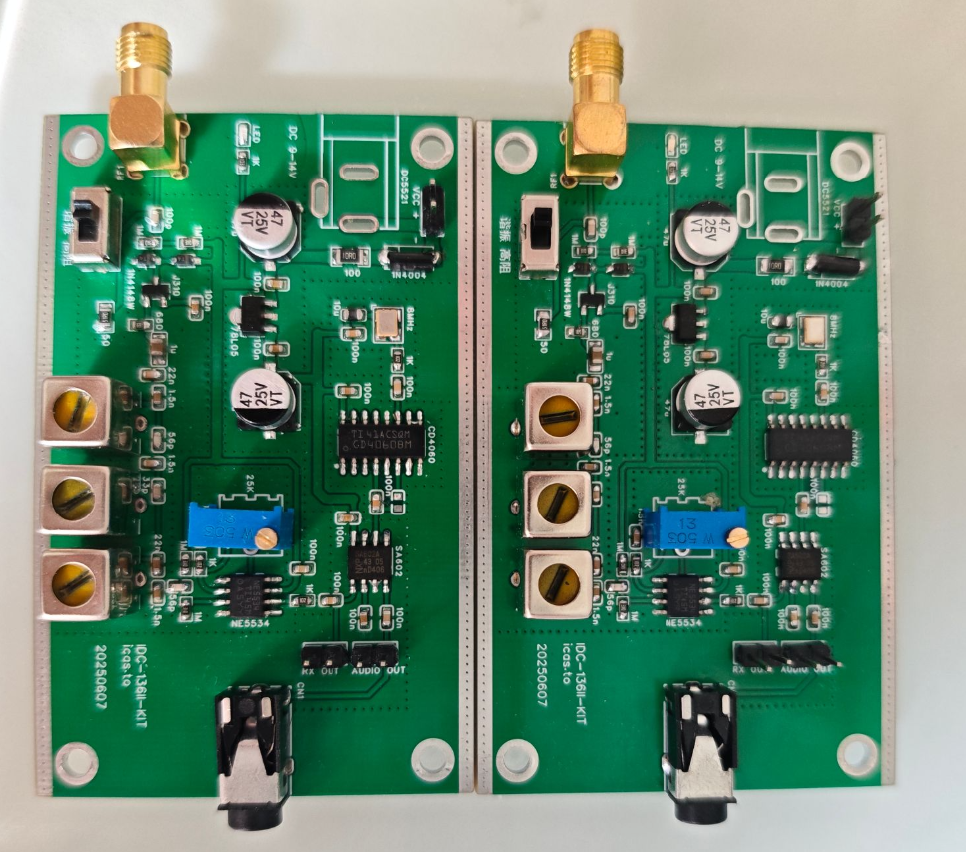

如法炮制，调节好另一个接收器
接收效果：

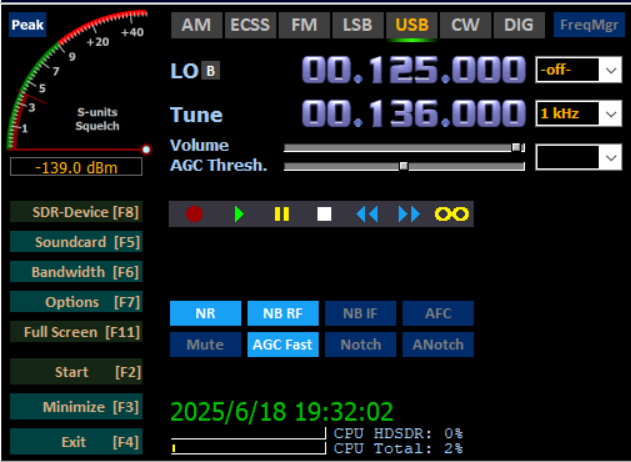

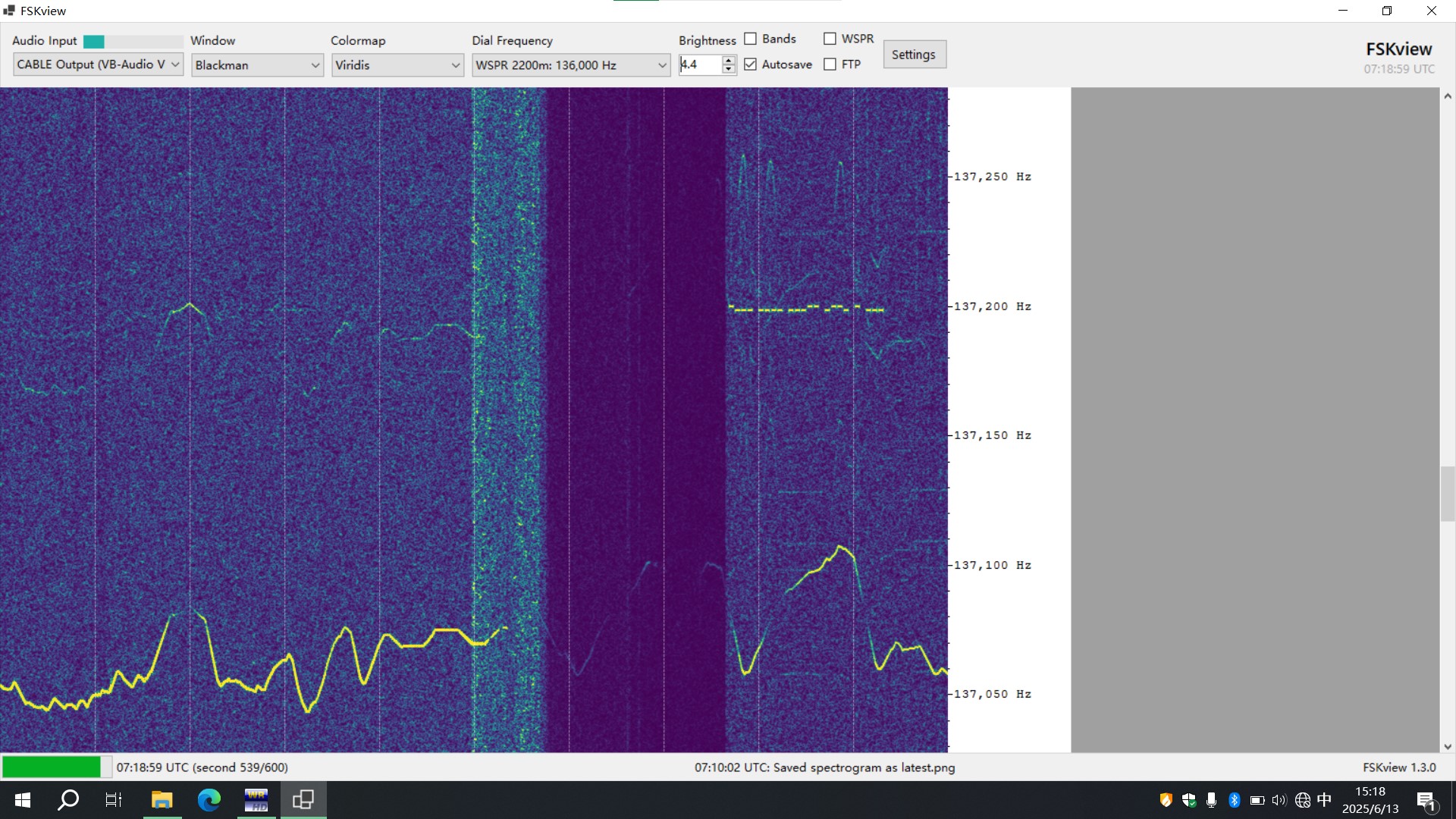

使用HDSDR软件和FSKviewer来尝试接收DFCW-3。发射机放在家里，使用大约1米高的小环（50Ω电阻）发射，在室外楼后接收
测量得到灵敏度在-120dbm左右（12dB SIGNAL CW 500Hz 137000Hz）频偏大约1-2Hz

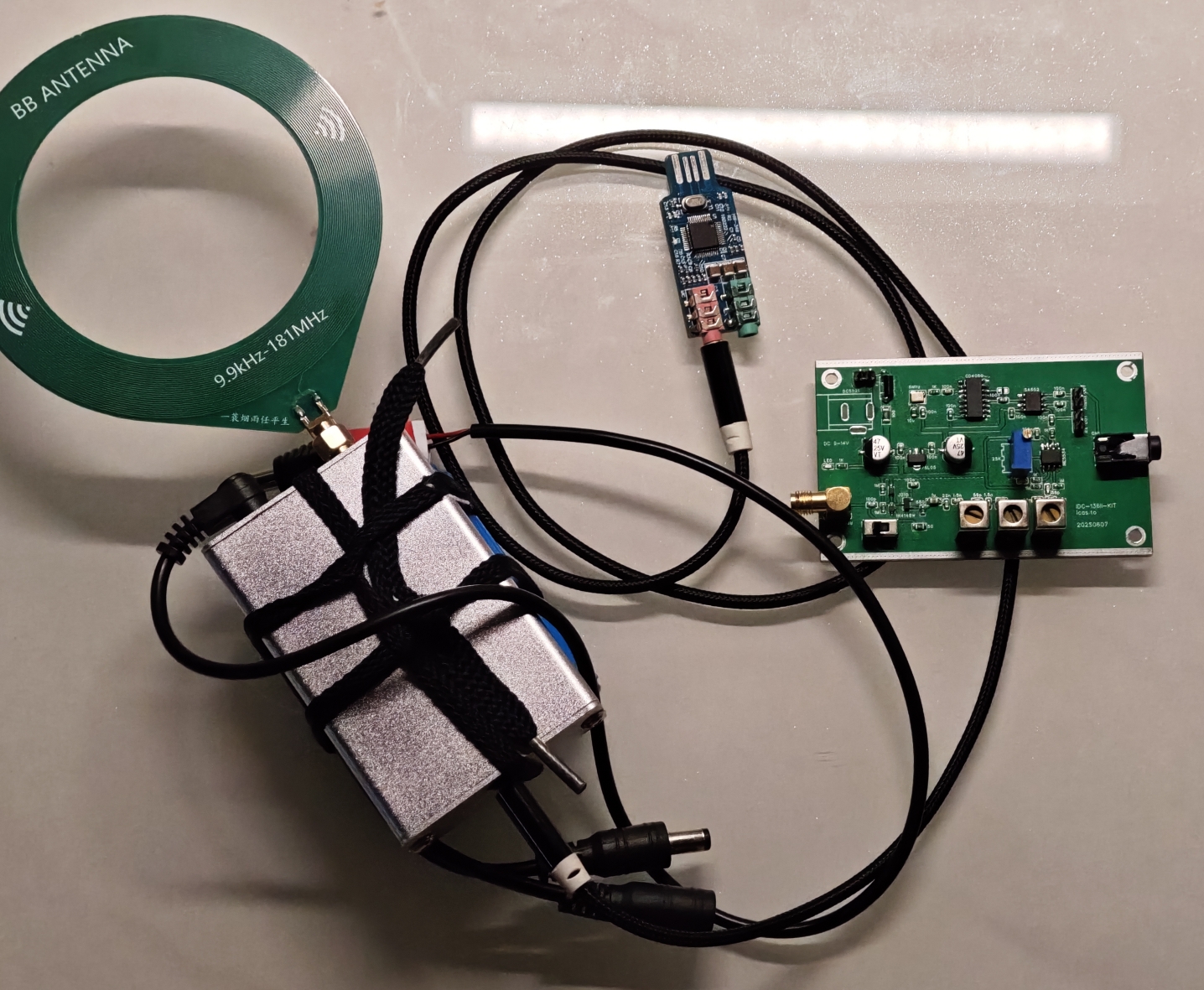

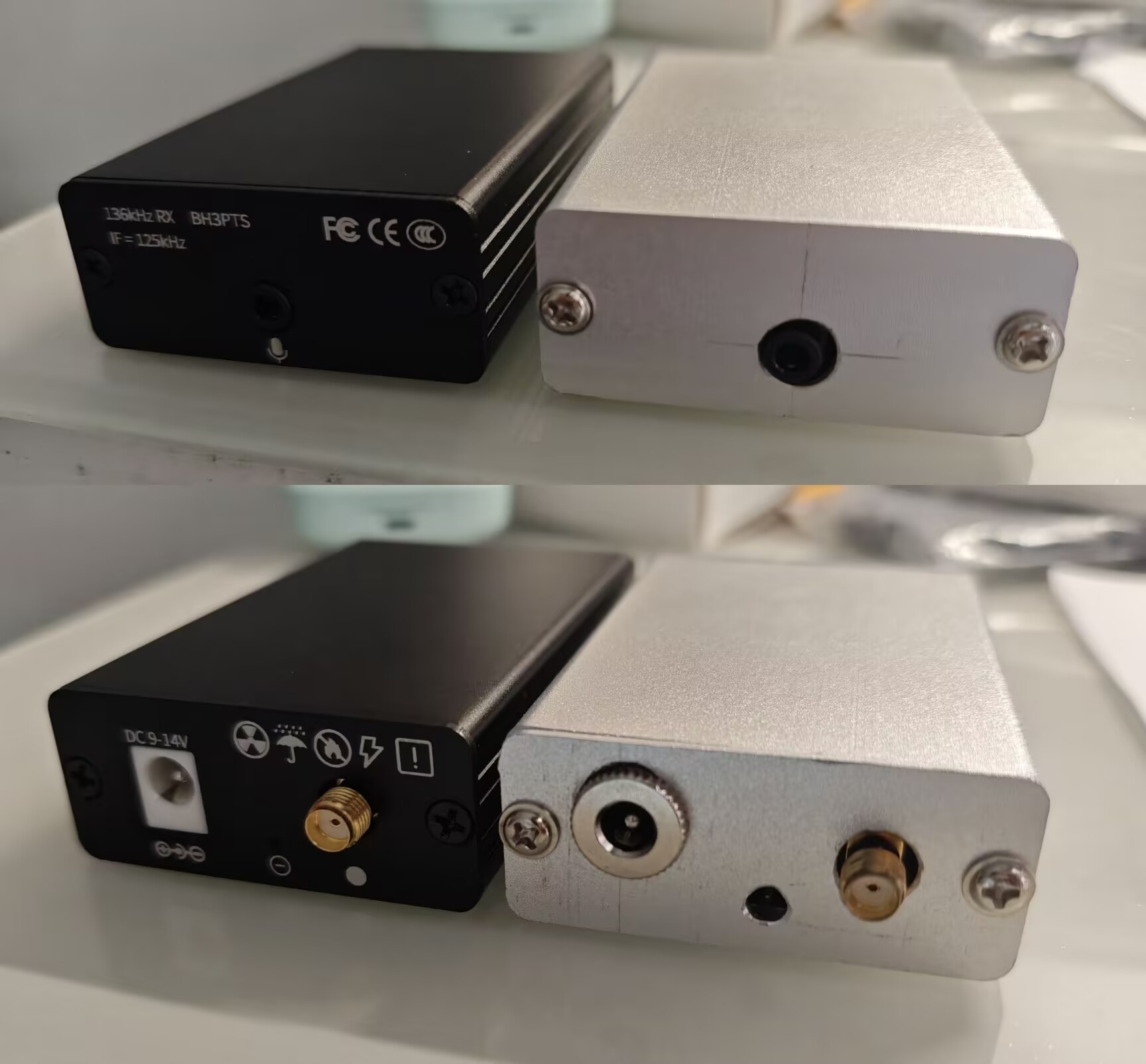

接收设备像这样，将电路板装进铝合金外壳，捆绑上电池。天线来源于BG5ACF的赠送（感谢！）
电路图 / PCB / 元件购买链接公开
立创eda专业版工程文件点击下载： [136kHz 接收器工程文件](https://naturewind846.github.io/files/136khz RX_2025-06-14.epro)
TPJ701黄色中周 链接收音机调频中周7*7全套现货 TP701 / TP702 / TPJ701 带电容-淘宝网

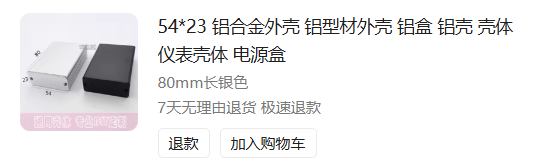

54x23x80外壳 链接54*23 铝合金外壳 铝型材外壳 铝盒 铝壳 壳体 仪表壳体 电源盒-淘宝网
