Juma TX136 2 准备、制作与调试

日期：2023-12-03

前期准备工作做好了，开始购买物料，立创下单PCB准备制作。

以前从来没有用过焊台或者加热台之类的，考虑到这次的焊点比较多，决定买一个铁板烧试试，练一练自己的焊接水平。

想打一个钢网，但是面积大于100*100的钢网蛮贵的。出于省钱的目的手点焊膏。

铁板烧确实方便，焊接后几乎不需要清洁，PCB表面很干净

焊接主控 dsPIC30F6014A，这个使用拖焊法。

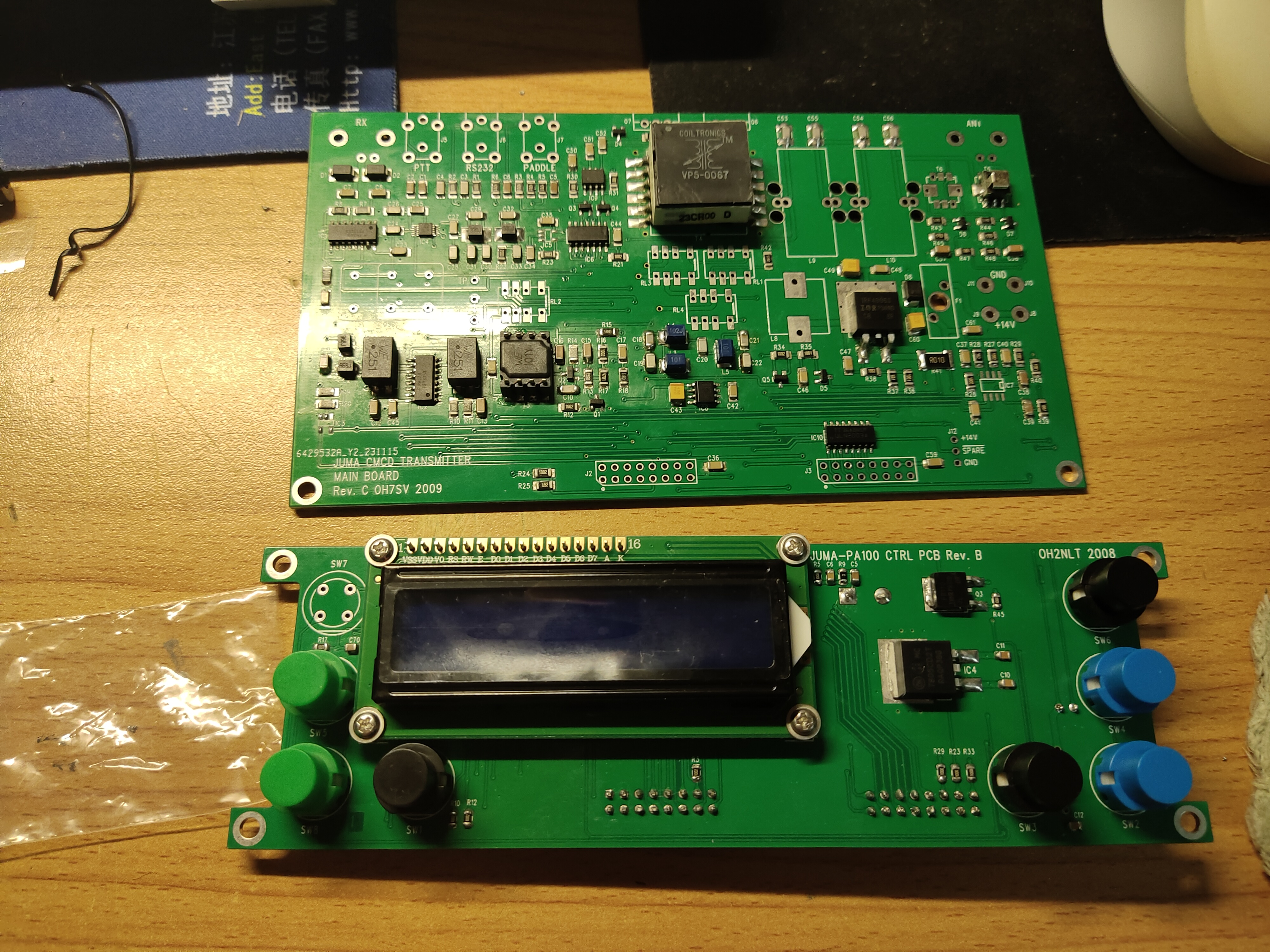

差不多焊完了

吃点东西。

之前用AutoCAD画了一个外壳开孔下单，外壳到了，但是匹配不是很好。

锉刀磨了磨，完美塞进去

接下来上电，发射，砰！

打开一看，功放MOS管炸了，保险丝也报废。哪里出了问题？

日期：2024-10-30

时隔一年，终于有心情把TX136捡回来了。
炸管原因已经很明确了，罪魁祸首是VP5–0067，6绕组变压器。采购时买错变压器了，749196500是贸泽的货号，国内并没有成品买。文档介绍说749196500的每绕组电感足足有82uH，但是VP5-0067的每绕组电感只有6.7uH，买的时候没有检查datasheet，6.7uH用在136kHz的D类推挽电路上电抗太小，电流长的飞快。

教训是：还是不要图便宜的好。

痛下狠心，点开了立创海淘。立创可以买贸泽的东西，没有最小交易限额还可以免国际邮费，相当好评。

假负载就用50欧姆的黄金电阻吧，事先用NanoVNA测过了，这个电阻一直到2MHz的驻波都低于1.5，可以大功率放心射。

不管怎样，换上之后，发射成功。

接下来的问题是电流异常的大

这不是D类功放吗，11W的功率怎么跑出13.6V和3.3A的电流。试了试最大功率，触发了电流保护。

检查电路图，慢慢思考，翻找datasheet。可能是电流测量IC的问题？

原设计用的是MAX4373TESA，记得去年采购时因为四处买不到，在芯查查上查找了pin to pin的替代，淘宝四处问到了一家店MAX4373FESA有货，买来就先焊上了

查看datasheet，这两个芯片的电流测量增益不一样，一个是20倍，另一个是50倍。看来确实是这里的问题。

时隔一年，再搜淘宝，啥啥芯片都有了，max4373tesa，下单。过几天到了焊上，一切正常

实测最高功率档，发射时13.2V 4.7A 机体功率表测量得到功率50W，效率有80％.虽然没有官方给的那么惊人的数据，不过我这个东拼西凑的设备，能够达到这样的成果已经很满意了。

来张机身内部照。注意看两只脚。因为这个机壳没有卡槽放pcb，我给pcb安装了两个小脚，用的是做pcb电键剩下的零件和磁铁，吸在底下刚刚好。

为了给功放管散热，特地把机壳上的喷塑刮掉，涂上了信越7921硅脂，50瓦最高功率发射半小时低通磁环都热了，管子还是冰冰凉。效果不错。

发射使用用TinySA简单测测。TinySA在长波段的性能并不可靠。仅供参考。

用RTLSDR测试接收QRSS，频率稳定度和频谱纯净度都相当好。

接下来是接收的测试。接收测试又出了问题。进去的测试信号无论多强，输出端都没有。哪里出了问题？

使用NanoVNA，用S21对数幅度功能，S11拧到天线端，S21接上杜邦线当作探针。考虑到这个频率，杜邦线探针应该没问题。

BPF后面，衰减有点大，但是可接受范围内。

看来是FST3253的问题。尝试着换上新的FST3253，并没有变好。

去掉FST3253来测量S21，BPF后的幅值曲线如图。

日期：2025-01-03

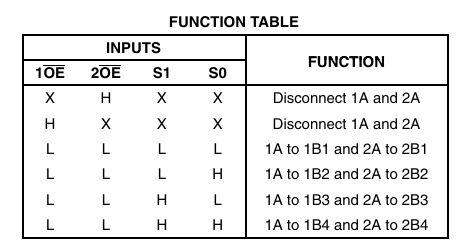

从义胜购买了74CBT3253，这个Ti出品的3253功能和引脚和FST3253大致相同，唯一区别是：当1OE或2OE引脚有一个为H时，同时关断1A和2A，对于FST3253是关断各自的1A或2A。

原来是之前的FST3253是坏的。现在没问题了，插损-8dB，上变频也工作正常。
长波机计划正式完结。

另外设计了一个136kHz的接收带通，附在下面了。
